2400A精密排线外绕线机
定子高精密排线绕线机，飞叉外绕线设备，双工位设计，结构紧凑体积小，运行速度快，适用线径范围广，排线整齐无线伤。设备工艺有：上料、挂线、绕线、排线、拉线、剪线、出料等。
服务热线： 0755-21044479
在线咨询
设备简介 / Introduction

设备展示 Product Display

  • 1

    双工位绕线，效率提升

  • 2

    实现精密排线，零线伤，可预留线头线尾

  • 3

    采用柔性化、模组化设计，外观整洁、结构灵活，兼容范围更广

  • 4

    实现线头线尾入绝缘架卡槽位并将线头线尾拉直，全自动剪线

  • 5

    上下排线可单独动作，满足不同排线要求，更适应产品多样化

  • 6

    双工位设计，可实现左右工位独立动作，也可实现联动，方便维修和

点击查看相关视频

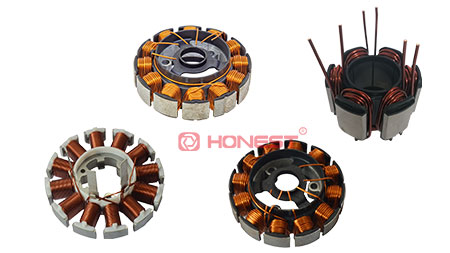

  • 2400A精密排线外绕线机.jpg

    定子图

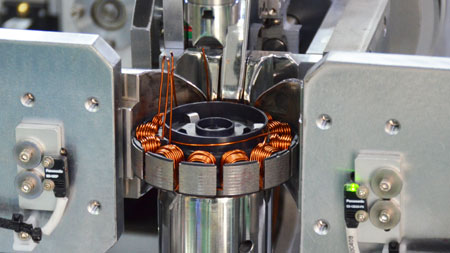

  • 定子高精密排线绕线机-特定图.jpg

    特写图

设备参数 Product parameter

功能

参数

功率

12KW

绕线速度

最高1000r/min,与产品尺寸/线径相差，具体速度需根据产品给定

兼容产品

定子外径在40-140mm之间均可

适用线径

φ0.6mm-φ2.5mm

绕线方式

单飞叉绕线

兼容产品

定子外径在40mm-140mm之间均可

外观尺寸

1446(L)*1072(W)*1500(H)mm
